CPUクーラーを調べると、「サイドフロー」と「トップフロー」という2つの呼び方が出てきます。名前からは「横から風を当てる」「上から風を当てる」という違いを想像できます。ただ、実際に何が違うのか、自分のPCではどちらを選べばいいのか、取り付けるときにどちらへ向ければいいのかまでは、名前だけでは分かりにくいと思います。
この記事では、まず2つの構造の違いを、ファンの向きと風の通り道から説明します。そのうえで、高さ、メモリーとの干渉、ケースの吸気・排気との関係、取り付ける向きの決め方を順番に整理します。
製品の例は、メーカーの公式資料にもとづくものです。実機での取り付けや温度の測定はしていません。
先に結論：違いはファンの向き。選ぶときは高さ・対応・干渉・風の流れ
サイドフローとトップフローの違いは、ヒートシンク（熱を受け取る金属のひれの集まり）とファンを、マザーボードに対してどの向きに付けるかです。
- サイドフロー：ファンがヒートシンクの横に付き、風がマザーボードと平行にフィンのあいだを抜けます
- トップフロー：ファンがマザーボードと向かい合う向きに付きます。風を下へ送るか上へ抜くかは、製品の標準構成と、メーカーが認めている向きの変更で決まり、「必ず吹き下ろし」ではありません
どちらが良いかは、構造の名前では決まりません。ケースの許容高に収まることを前提に、CPUへの対応（取り付けられるソケットか、そのCPUの発熱に見合うか）、メモリーや周りの部品との干渉、ケースの風の流れとの向きで決めます。
取り付ける向きは、まずファンの風向きを確かめ、ケースの吸気からクーラーを通って排気までが一続きになる向きにします。塔型を上へ向ける配置は、そのクーラーとソケット・マザーボードの組み合わせで取り付けられる場合の選択肢で、条件付きです。
CPUクーラーの役割：熱を受け取り、ファンの風で空気へ移す
CPUは処理をすると熱を出します。CPUクーラーは、その熱を底面の金属で受け取り、ヒートシンクへ広げ、ファンの風でヒートシンクから空気へ移します。多くの製品では、ヒートパイプ（熱を運ぶ金属の管）が底面からフィンへ熱を運んでいます。
クーラーの仕事は「熱を空気へ渡す」ところまでです。温まった空気をPCの外へ出すのは、ケースのファンや排気口の役目です。なので、サイドフローとトップフローの違いを考えるときも、「クーラーの風がケースの中のどこへ流れるか」が大事になります。CPUとクーラーのあいだで熱を受け渡す部分は、CPUグリスの役割を説明した記事で紹介しています。

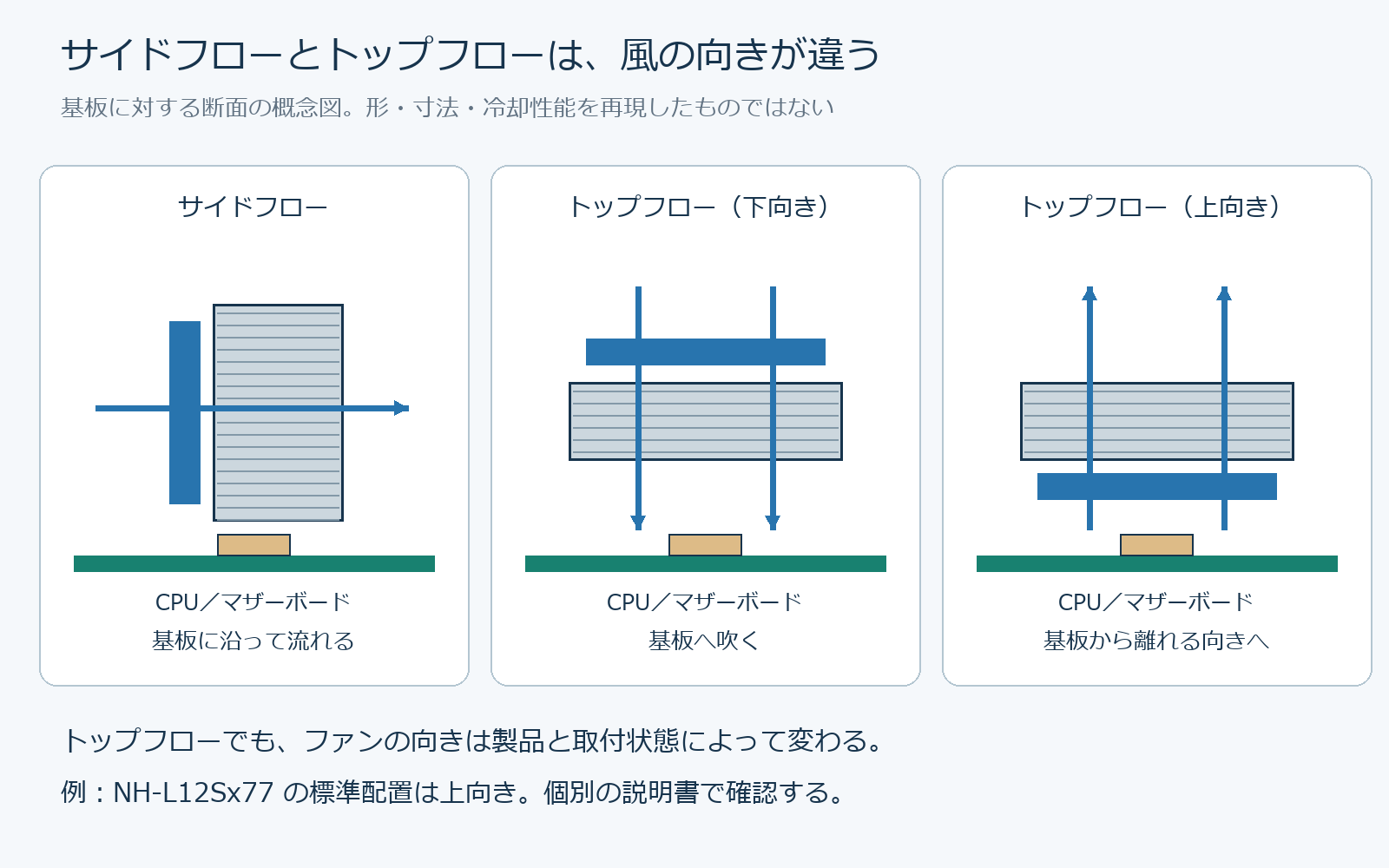

サイドフローとトップフローは、ファンの向きの違い
2つの名前は、ファンとヒートシンクをマザーボードに対してどう置くかを表しています。PCケースの中では、マザーボードは縦に立っていることが多いです。なので、「上」「横」は部屋から見た向きではなく、マザーボードの面を基準に考えると分かりやすいです。
サイドフロー：風がマザーボードと平行にフィンを抜ける
サイドフローは、薄いフィンを何枚も重ねた塔（タワー）の側面にファンを付けた構造です。ファンの風は、マザーボードの面と平行に、フィンのあいだを通り抜けていきます。塔型のクーラーの多くがこの形で、空冷CPUクーラー4製品の比較記事で扱った製品も、いずれもこの形の塔型です。
例えばNoctuaのNH-D9Lは、2つの塔に分かれたヒートシンクに、92mmのファンを1基組み合わせたサイドフローです。
トップフロー：ファンがマザーボードと向かい合う。風が下向きとは限らない
トップフローは、ファンをマザーボードと向かい合う向きに付けた構造です。ヒートシンク全体も、CPUの上で横へ広がる形になります。ファンの風は、マザーボードへ向かう方向か、マザーボードから離れる方向に流れます。
名前から「上からCPUへ風を吹き下ろすもの」と思われがちですが、風の向きは製品の標準構成と、メーカーが認めている変更の範囲で決まります。
- NoctuaのNH-L12Sは、標準ではファンをヒートシンクの下に付けた低背の構成（全高70mm）です。この構成で、風を上へ吹き上げる向きにも、下へ吹き下ろす向きにもできると、Noctuaは説明しています
- NoctuaのNH-L12Sx77は、標準の構成でファンがフィンの下にあり、風をフィンの下から上へ抜いて排気します
- ScytheのSHURIKEN 3（SCSK-3000）は、トップフロー構造で、CPUの周りにあるVRM（CPUへ電気を送る回路）や各部品にも風が当たり冷却できる構造だと、Scytheは説明しています
なので、トップフローのクーラーを選ぶときや取り付けるときは、「トップフローだから下向き」と決めずに、その製品の標準構成と、説明書で認められている向きの変更を確かめます。
今付いているクーラーがどちらかを、形で見分ける
今のPCに付いているクーラーがどちらかは、ファンの面がどちらを向いているかで見分けられます。電源を切って電源ケーブルを抜き、ケースの側面パネルを開けて見てください。
- ファンの面がマザーボードと直角で、ケースの背面や上面のほうを向いている：サイドフロー
- ファンの面がマザーボードと向かい合い、マザーボードと平行に付いている：トップフロー
CPUに付属していたクーラーやメーカー製PCのクーラーも、この見分け方で構造は分かります。ただ、そのクーラーで風がどちら向きに流れているか、別の向きに付け替えられるかは、形だけでは決めずに、そのクーラーやPCの資料で確かめてください。
向きの違いで変わること：高さ・メモリーとの干渉・風の行き先
高さ：トップフローは低く作りやすいが、低背＝トップフローではない
トップフローは、ヒートシンクとファンをCPUの上に重ねる形なので、背を低く作りやすい構造です。NoctuaのNH-L9a-AM5とNH-L9i-17xxは、高さ23mmのヒートシンクに厚さ14mmのファンを重ねて、全高37mmです。ScytheのSHURIKEN 3は全高39mmで、この値はねじの突起を含むとScytheは明記しています。
ただ、背の低いクーラーがすべてトップフローというわけではありません。NH-D9Lはサイドフローの塔型ですが、標準の1ファン構成で全高110mmです。逆に、トップフローでも高くなることがあります。NH-L12Sx77は標準の77mmから、ファンをヒートシンクの上へ移すと93mmになります。
なので、「ロープロファイル」「低背」という言葉と、トップフローという構造は分けて考えます。ケースに入るかは、構造の名前ではなく、その製品の全高（ファンの位置を変える場合はその構成での全高）とケースの許容高で確かめます。
メモリーとの干渉：ファンを上げると空間が増え、全高も増える
トップフローは、ヒートシンクがCPUの上で横へ広がる形なので、CPUの隣にあるメモリーの上に、ヒートシンクやファンがかぶることがあります。そのかぶる部分の下に、放熱板付きの背の高いメモリーが入るかが問題になります。

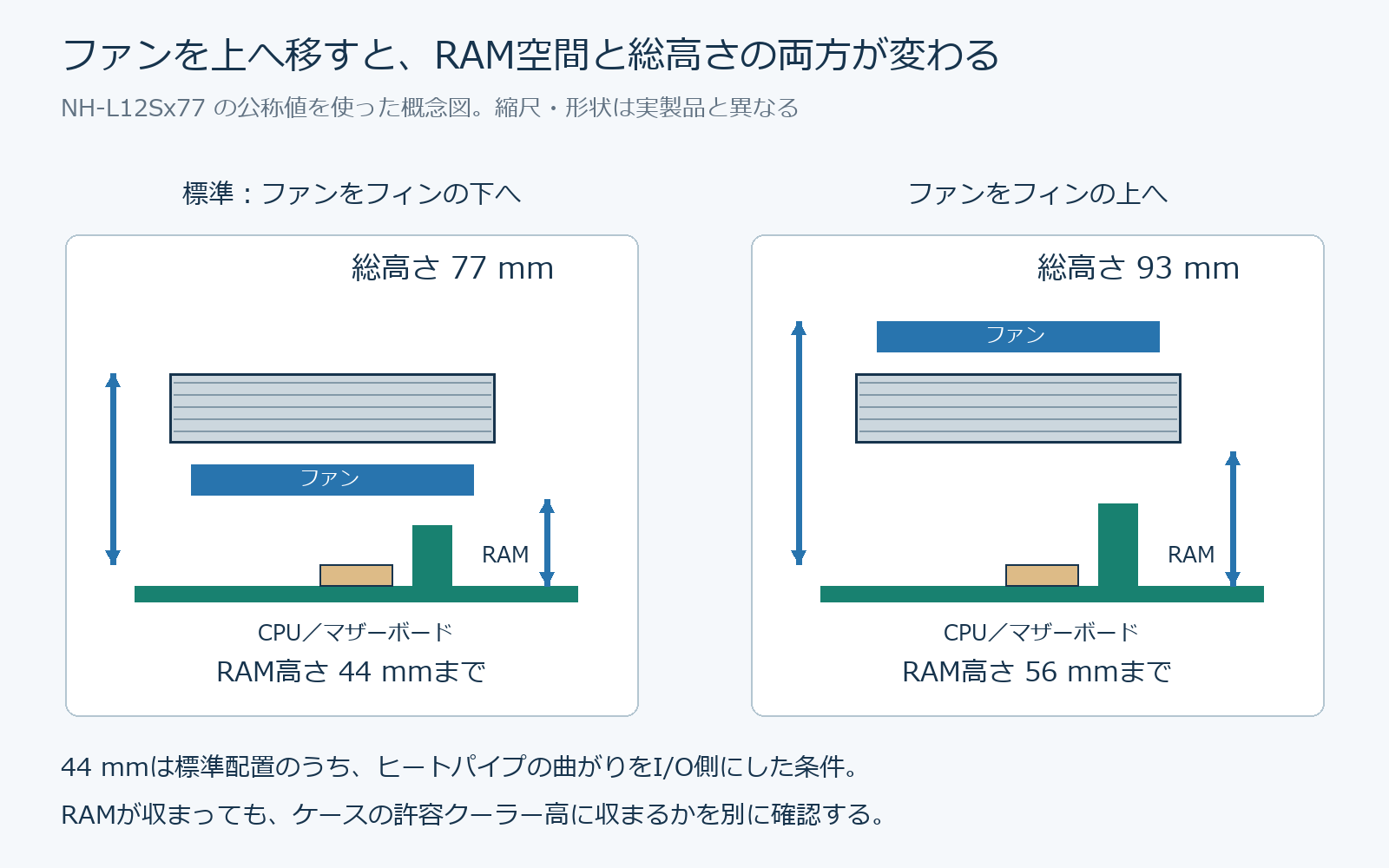

このとき、ファンの位置で入るメモリーの高さが変わります。NH-L12Sx77をNoctuaの標準の向き（ヒートパイプの曲がりをI/O側へ向ける形）で付けた場合、ファンがヒートシンクの下にある標準の構成なら、メモリーは44mmまで入ります。ファンをヒートシンクの上へ移すと56mmまで入りますが、全高は77mmから93mmに増えます。
つまり、メモリーを避けるためにファンを動かすと、今度はケースに入らなくなることがあります。メモリーの高さとクーラーの全高は、別々にではなく組み合わせで確かめます。塔型のサイドフローでも、ファンがメモリーの差し込み口の上にかかることがあります。その確かめ方は、空冷CPUクーラーの比較記事の「③ メモリーの高さと、ファンの位置」で説明しています。
風の入り口と出口：クーラーの風がケースのどこへ流れるか
サイドフローの塔型は、風がマザーボードと平行に流れます。なので、ケースの前面から吸った空気をクーラーに通し、そのまま背面のファンから出す、という一続きの流れを作りやすい構造です。Noctuaもケース内のエアフローの案内で、前面から吸気し、CPUの塔型クーラーを通して背面から排気する配置を典型的な例として挙げています。上面にも排気ファンがあるケースでは、クーラーの真上やその少し後ろから空気を出す例も示されています。ただ、これはすべてのケースにそのまま当てはめる配置ではなく、ケースのファンの位置によって変わります。
トップフローは、風がマザーボードへ向かう、またはマザーボードから離れる向きに流れます。下向きに風を送る構成では、CPUの周りの部品にも風がかかる場合があります。Scytheも、SHURIKEN 3の説明でVRMや各部品にも風が当たることを挙げています。ただ、それで周りの部品の温度がどれだけ変わるかは、ケースや部品の配置で違います。この記事では測って比べてはいません。
どちらの構造でも、クーラーから出た暖かい空気をケースの外へ出す道が要ります。ケースのファンや吸気口・排気口、ほこりの掃除など、クーラー以外の温度対策はCPUの温度を下げる方法の記事にまとめています。
取り付ける向き：クーラーの風を、ケースの吸気と排気につなぐ
クーラーによっては、ソケットやマザーボードとの組み合わせで、どちらへ向けて取り付けるかを選べます。どの向きに取り付けられるかは、クーラーのメーカー、CPUのソケット、マザーボードによって違います。なので、まずそのクーラーの説明書で選べる向きを確かめます。そのうえで、次の順に考えます。
ファンの風向きを、メーカーの表示や説明書で確かめる
向きを決める前に、ファンがどちら側へ風を送るかを確かめます。Noctuaはファンの風向きの見分け方として、自社のファンは丸いロゴのステッカーが貼られた側へ風を送ると説明しています。
これはNoctuaのファンについての説明で、他社のファンも同じとは限りません。ほかのメーカーの製品は、そのメーカーが示している風向きの表示や説明書で確かめてください。

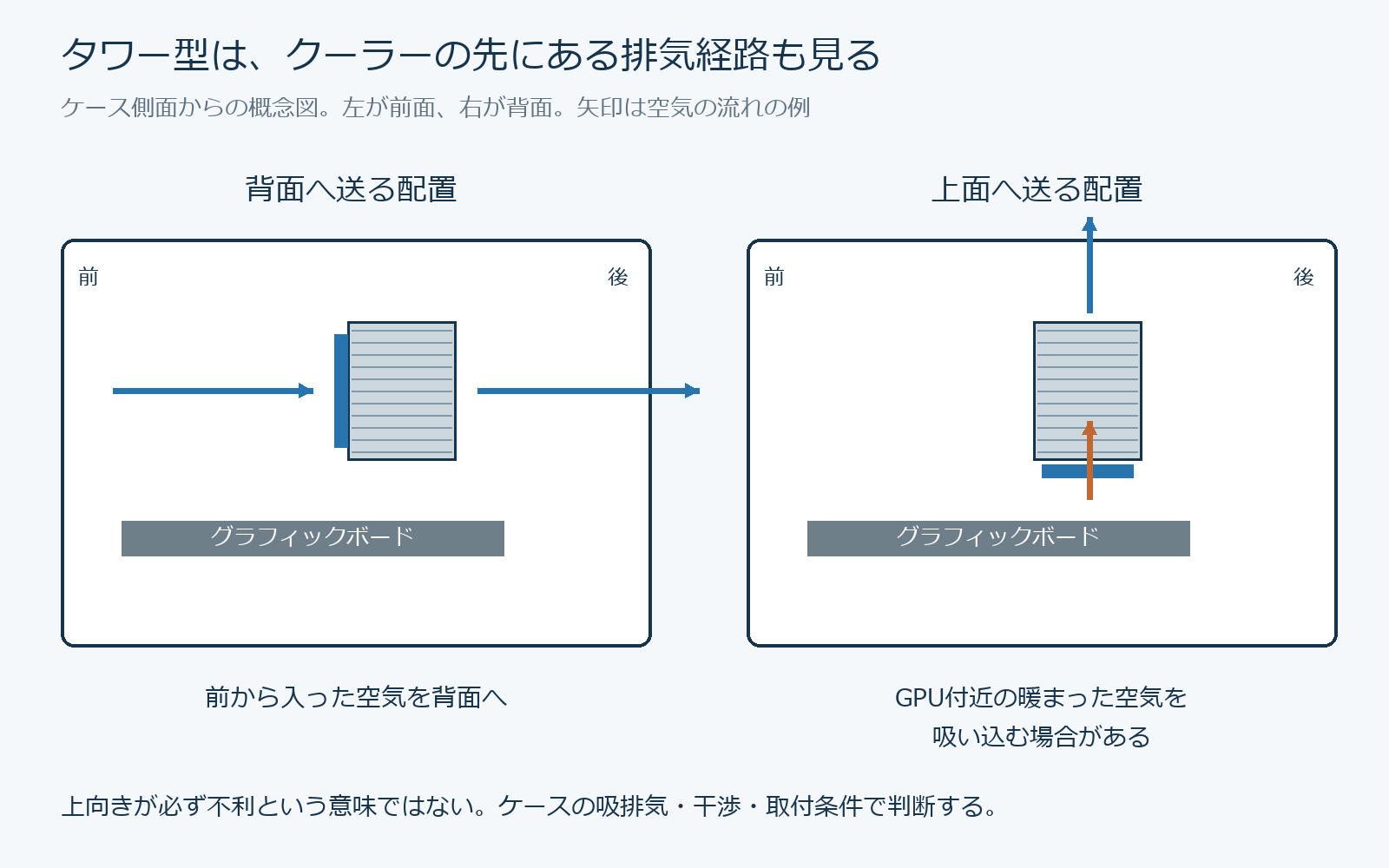

塔型を背面へ向ける配置と、上へ向ける配置
Noctuaはクーラーを取り付ける向きについてのFAQで、自社の塔型クーラーはケース背面の排気ファンへ向けて風を送る向きを標準としています。前から吸った空気が、クーラーを通ってそのまま背面から出ていく流れです。
塔型を上へ向けて、ケースの上面へ風を送る配置もあります。ただ、条件付きです。Noctuaは、上向きにすると、下にあるグラフィックボード（GPU）の暖かい空気をクーラーが吸い込むことがあり、性能が下がる可能性があると説明しています。
なので、上向きは「禁止」でも「こちらが正解」でもありません。ケースの排気ファンの位置、GPUとの位置関係、そのクーラーで取り付けられる向きを見て選ぶ配置です。ケースの背面に排気ファンがあるなら、まずは背面へ向ける標準の形から考えると決めやすいかなと思います。
トップフローの向き：ヒートパイプの曲がりと、メーカーごとの指定
トップフローにも向きがあります。CPUの上からフィンへ向かうヒートパイプの曲がった部分を、どちらへ向けるかです。Noctuaは同じFAQで、NH-CシリーズとNH-L12シリーズのトップフローについて、タワー型のケースでこの曲がりを上へ向けるとやや不利になることがあり、横向きか下向きを勧めると説明しています。NH-L12Sx77の標準の向きは、ヒートパイプの曲がりをI/O側（ケース背面の端子が並ぶ側）へ向ける形です。
これはNoctuaが対象のシリーズについて示している条件で、すべてのトップフローに共通する決まりではありません。ほかのシリーズやほかのメーカーのトップフローは、それぞれの説明書で指定されている向きを確かめてください。
向きを変えると、ファンがメモリーやケースファンに近づく
向きを変えると、ファンやヒートシンクが別の部品に近づくことがあります。塔型を回して付けるとファンがメモリーの上に来たり、背面へ向けた塔型がケースの排気ファンに近づいたりします。トップフローでも、向きによってメモリーの上にかぶる部分が変わります。NH-L12Sx77の44mmという値も、標準の向きでの値です。
向きを決めたら、その向きで、メモリーの高さ、背面ファンとの距離、ケースの側面パネルとの間隔を確かめ直します。
冷却性能はサイドフロー・トップフローという名前では比べられない
「サイドフローとトップフロー、どちらが冷える？」という疑問には、構造の名前だけでは答えられません。冷え方は、ヒートシンクの大きさ、ヒートパイプの数、ファンの大きさ、ケースの中の空気の流れ、室温などで変わるからです。
手掛かりの一つとして、NoctuaはNSPRという自社製品向けの性能の目安を公開しています。例えば、トップフローのNH-L12Sと、サイドフローの塔型NH-D9Lは、構造が違ってもNSPRはどちらも88です。
ただ、NoctuaのNSPRの説明によると、NSPRはNoctuaの製品同士を比べるための相対的な数値で、他社の「○W対応」といった数値とは比べられません。測定も、室温22℃・風通しの良いタワー型ケースという条件で行われています。小さくて風通しの悪いケースや、室温の高い部屋では、結果が悪くなることがあります。同じ88でも、自分のPCで同じ温度になるという意味ではありません。
自分のCPUを冷やしきれるかは、構造ではなく製品ごとに確かめます。Noctuaのように、CPUの型番ごとの互換情報を公開しているメーカーなら、それが手掛かりになります。低背の製品には、高発熱のCPU向けではないとメーカーが注意書きしているものもあります。また、互換情報で対応とされていても、温度が保証されるわけではありません。
自分のPCでどちらにするか：確かめる順番と条件別の結論
選ぶときは、次の順番で確かめると迷いにくいです。
- ケースの許容高に、その製品の全高が収まるか。ファンの位置を変えて付ける場合は、その構成での全高で比べます
- 自分のCPUに使えるか。対応ソケットの欄で分かるのは、そのソケットに取り付けられるかまでです。そのCPUの発熱に見合うかは別なので、メーカーがCPUの型番ごとに示す互換情報や、高発熱CPU向けではないといった注意書きで確かめます
- メモリーや周りの部品とぶつからないか
- ケースの吸気・排気と、クーラーの風の向きが合うか
条件ごとの考え方をまとめると、次のようになります。
| 自分の条件 | 考え方 |
|---|---|
| ケースの許容高が145mm以上ある | 塔型のサイドフローも候補になります。全高145〜168mmの塔型4製品と確かめ方は、空冷CPUクーラーのおすすめで比べています |
| 許容高が145mmに届かない | 上の記事の4製品は、いちばん低いものでも145mmなので入りません。ただ、塔型がすべて入らないわけではなく、NH-D9L（標準の1ファン構成で110mm）のような背の低い塔型もあります。トップフローの低背品と合わせて、全高で探します |
| メモリーの放熱板が高い | ファンの位置と全高を組み合わせて確かめます。ファンを上げてメモリーを避けるなら、上げた構成の全高で許容高と比べます |
| ケースの背面に排気ファンがある | 塔型なら、背面へ向ける標準の形から考えます。上向きにするのは、そのクーラーで取り付けられる向きと、GPUとの位置関係を確かめてから |
| 小さくて風の通りが限られるケース | ここで確認したNoctuaのNSPRは、室温22℃・風通しの良いタワー型ケースで測った目安なので、そのとおりに冷えるとは限りません。他社の性能表記も、各社が示す測定条件を確かめます。そのうえでCPUへの対応をメーカーの情報で確かめ、ケースの吸気・排気の道も確保します |
今のクーラーで温度に困っていないなら、構造を変えるためだけに買い替える必要はありません。温度が高いときも、上で紹介した掃除やケースの空気の流れなど、交換以外の対策で足りないかを先に見てみてください。
仕様と公式資料の確認日：2026年10月16日。製品の仕様や資料は更新されることがあるので、購入や取り付けの前にメーカーの最新の資料を確かめてください。
